當前位置:首頁->產品展示->功放IC->CS8326(內置BOOST升壓、恒定7.0W輸出功率、AB類/D類切換單聲道音頻功放IC)
產品名稱: CS8326(內置BOOST升壓、恒定7.0W輸出功率、AB類/D類切換單聲道音頻功放IC)

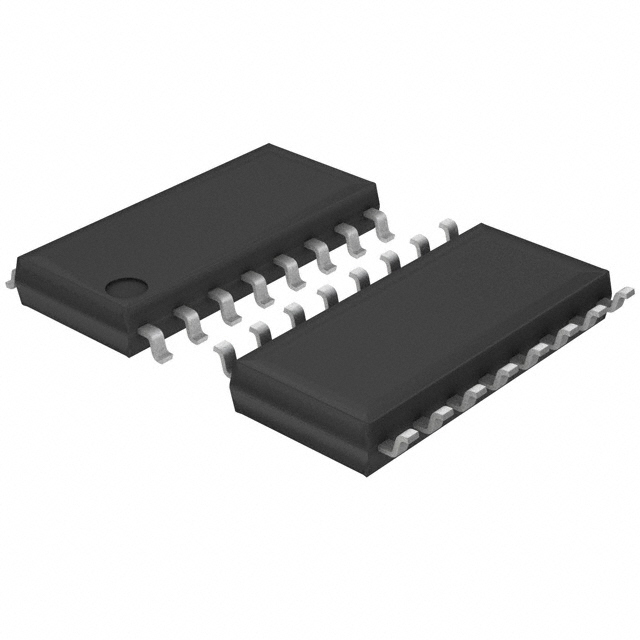

封裝形式: SOP-16
兼容型號: CS8323
產品功能: PO at 10% THD+N, VIN = 3.7V RL = 4 Ω 7.0W(BOOST升壓值為7.5V) RL = 4 Ω
產品規格書下載: CS8326.pdf
在線客服:
給我發消息
姚紅霞 3003214837
給我發消息
小鄢 2850985542
給我發消息
張代明 3003290139
13713728695
申請樣品:  申請樣品

    詳細介紹
產品概要:

  CS8326是一款內置BOOST升壓模塊R類音頻功率放大器。內置的BOOST升壓模塊在7.5V�?梢詾�4 Ω的負載提供7W的恒定功率.AB類D類可切換模式的設計,最大限度的減少音頻子系統中功放對FM的干擾.CS8326在鋰電池的供電電壓范圍內提供了極致的功率輸出,使得CS8326成為便攜式音箱設備特別是擴音器產品的最優選擇.

  CS8326的全差分架構和極高的PSRR有效地提高了CS8326對RF噪聲的抑制能力。無需濾波器的PWM調制結構及內置的BOOST升壓模塊,盡可能的減少了外圍器件,另外CS8326內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。

  CS8326提供了纖小的SOP16L封裝形式供客戶選擇,其額定的工作溫度范圍為-40℃至85℃。

性能特點:

●內置BOOST模塊,AB類D類集成的特殊R類結構

●輸出功率

PO at 10% THD+N, VIN = 3.7V

RL = 4Ω  7.0W

PO at 1% THD+N, VIN = 3.7V

RL = 4Ω  5.5W

● 優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力

●工作電壓范圍:2.5V到5.0V

●MUCH功能:功放靜音同時,PVDD可輸出最高4A的電流

●無需濾波的Class-D結構

● 72%的效率

●高電源抑制比(PSRR):在217Hz下為70dB

●啟動時間 (260ms)

●靜態電流 (10mA)

●低關斷電流 (<0.1μA)

●過流保護,短路保護和過熱保護

應用

便攜式藍牙音箱、擴音器

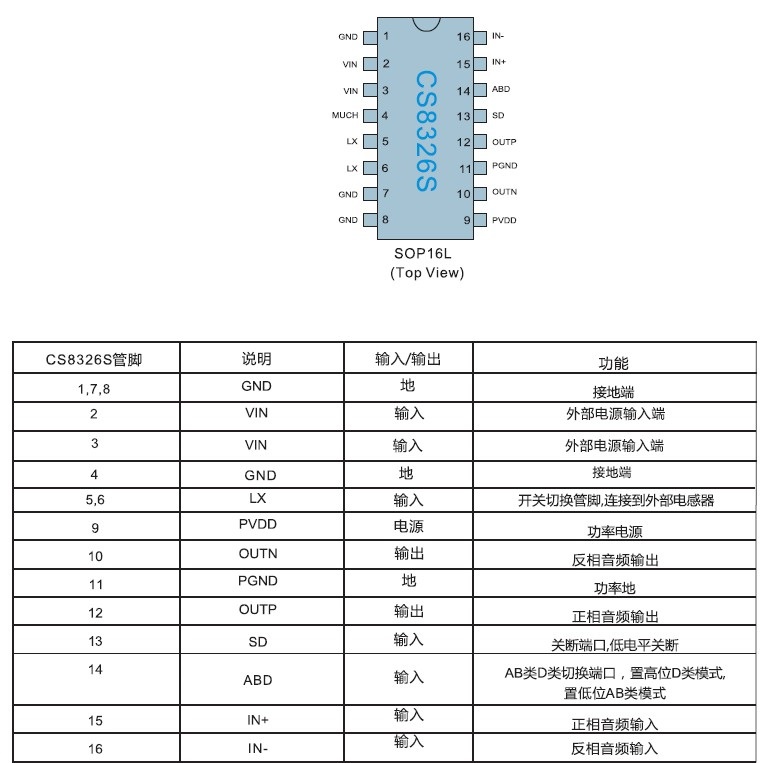

引腳排列及定義

典型應用圖

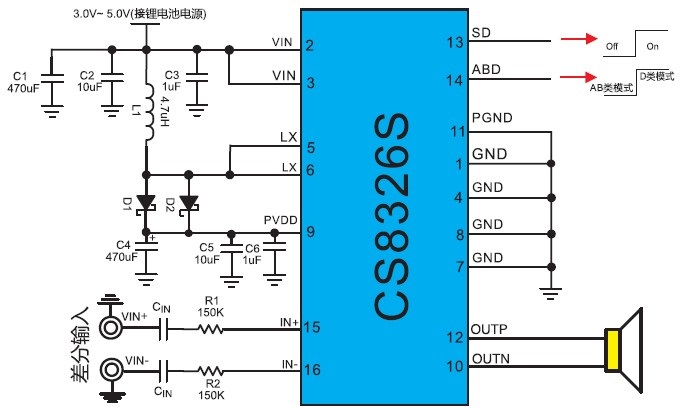

圖1 CS8326S差分輸入應用圖

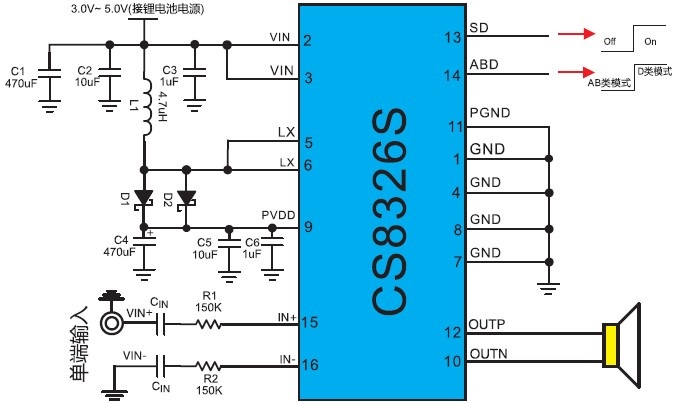

圖1 CS8326單端輸入應用圖
