產品名稱: HT318(80W單聲道/40W雙聲道D類音頻功放IC)
封裝形式: QFN-36
兼容型號:
產品功能: 2X40W/18V/4Ω或80W/24V/4Ω
產品規格書下載: HT318.pdf
在線客服:
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695
申請樣品:  申請樣品

    詳細介紹

概述
HT318是一款高效D類音頻功率放大器。在24V供電的立體聲(BTL)模式下,能夠持續提供2*40W/8Ω功率輸出;在單聲道(PBTL)模式下,能夠持續提供80W/4Ω功率輸出。
HT318具有豐富的功率限制功能,以滿足各類應用。一種是功率限制功能(PCLP),即在輸出端限制其最大輸出擺幅低于設定值,可避免意外的超額輸出功率損壞喇叭。另一種為自動增益控制功能(AGC),開啟后,可有效改善因輸入幅度過大或者電源電壓降低造成的破音失真。
HT318具有過溫限幅功能(TFB),在高功率輸出、高環境溫度等條件下導致芯片內溫度較高時,芯片自動降低系統增益,避免芯片進入過溫關斷保護功能,使其能夠連續播放而不間斷。
HT318還具有多開關頻率可選,以抑制AM干擾;使用主從模式時,還可實現多個器件的同步。此外,HT318內置關斷功能使待機電流最小化,還集成了過溫限幅功、過壓保護、直流保護、短路保護、熱保護和電源欠壓異常保護等功能,可全面防止出現故障。

特點
・輸出功率(BTL模式)
2×40W (VDD=24V, RL=8Ω, THD+N=10%)
2×30W (VDD=16V, RL=4Ω, THD+N=10%)
・輸出功率(PBTL模式)
80W (VDD=24V, RL=4Ω, THD+N=10%)
・單電源系統,4.5V-26V寬電壓輸入范圍
・超過90%效率; BD和1SPW兩種調制方式選擇
・可設置功率限制功能(PCLP)以及AGC功能
・多重開關頻率選擇,具有AM抑制功能;
主從同步模式
・模擬差分/單端輸入,輸出模式立體聲/單聲道可選
・保護功能:過溫限幅功能,過壓/過流/過熱/欠壓
異常,直流檢測和短路保護
・無鉛無鹵封裝,QFN36L
應用
・條形音箱 ・無線智能音箱
・便攜式音箱 ・消費類音頻應用
・拉桿音箱 ・LCD電視/監視器

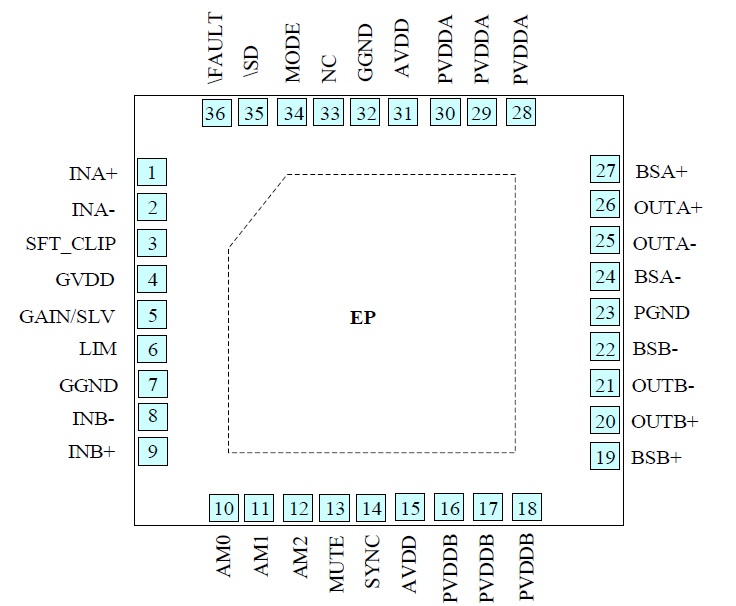

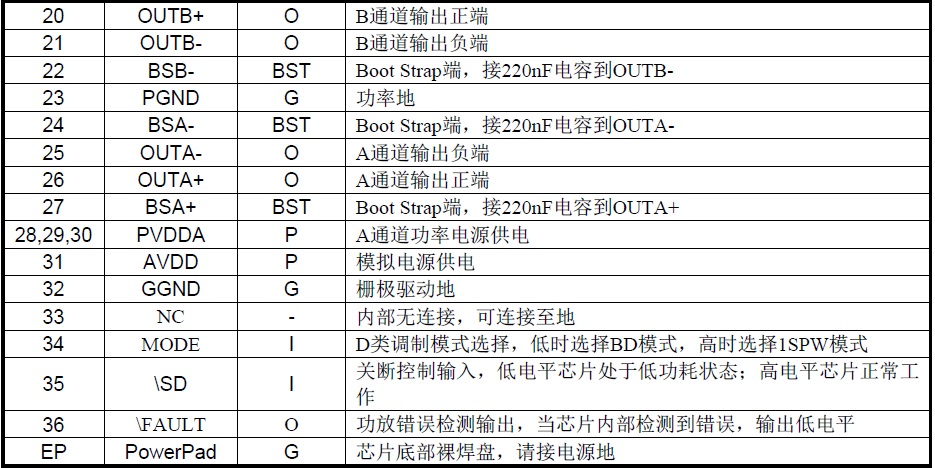

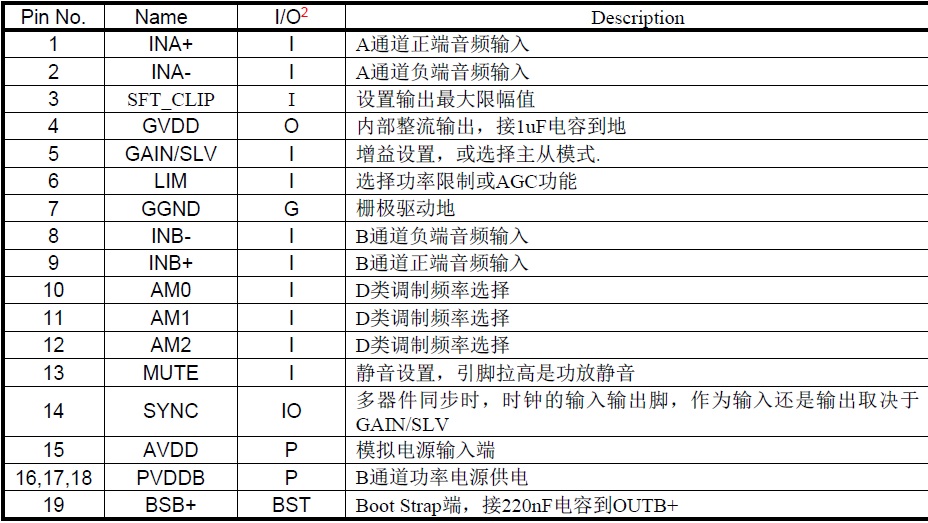

管腳排列及定義

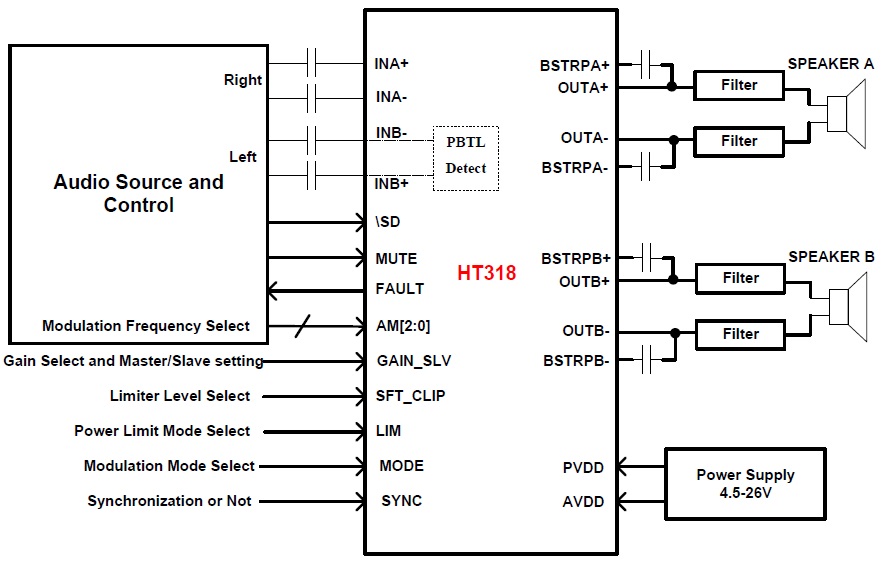

典型應用原理圖



    您可能對以下產品感興趣
產品型號 功能介紹 封裝形式 工作電壓 備注 兼容型號
ACM8629 2×50W,立體聲模式(4Ω, 24V, THD+N = 1%);100W,1×100W單聲道模式(2Ω, 24V, THD+N = 1%) TSSOP-28(散熱片朝上,支持外接散熱器) 4.5V-26.4V 50W立體聲/100W單聲道、數字輸入音頻功放芯片,內置DSP多種音頻處理效果
IU8689 2X75W/24V/4Ω/THD10%或145W/28V/3Ω/THD10% EQA-28(散熱片在背部) 5V-28V 低空載電流,AM抑制功能,帶主從模式,145W單聲道、2X75W立體聲D類音頻功放
IU5706 寬輸入范圍(4.5V-24V)同步升壓控制器,支持高達36V的輸出電壓。 EQA-16 4.5V-24V 具有寬輸入范圍的低靜態電流同步升壓DC-DC控制器
HT3163 40W (VDD=18V, RL=4Ω, THD+N=10%) ESOP-10 4V-18V 內置防破音功能、AB/D切換、40W單聲道功放IC
ACM3129 2×57W, 1% THD+N, 24V, 4Ω, BTL ; 1×110W, 1% THD+N, 24V, 2Ω, PBTL TSSOP-28(散熱片在背部,支持外接散熱器) 4.5V-26.4V 2×57W/110W高性能D類音頻功放,超低功耗、展頻功能、動態調整升壓Class H
ACM3108 2×25W, 1% THD+N, 16V, 4Ω, BTL ; 1×50W, 1% THD+N, 16V, 2Ω, PBTL TSSOP-28 4.5V-16V 動態調整升壓CLASS H功能、25W雙聲道/50W單聲道D類音頻功放IC AD52068/TPA3110
ACM3128 2×32.5W, 1% THD+N, 24V, 8 , BTL; 1×65W, 1% THD+N, 24V, 4 , PBTL; 2×42W, 1% THD+N, 24V, 6 , BTL; 1×84W, 1% THD+N, 24V, 3 , PBTL; 2X48W, 1% THD+N, 22V, 4 , BTL; TSSOP-28 4.5V-26.4V 動態調整升壓CLASS H功能、40W立體聲/80W單聲道D類音頻功放IC AD52090/TPA3110
ACM8615 21W, 單聲道輸出(8Ω, 20V, THD+N = 1%) 26W, 單聲道輸出 (8Ω, 20V, THD+N = 10%) QFN-16 4.5V-21V 內置DSP、I2S數字輸入20W單聲道D類音頻功放IC
ACM8625P 2×33W, 立體聲輸出(6Ω, 21V, THD+N = 1%) 51W, 單聲道輸出 (8Ω, 21V, THD+N = 1%)  TSSOP-28 4.5V-21V I2S數字輸入33W立體聲D類音頻功放芯片、內置DSP小音量低頻增強等算法 ACM8622/ACM8625M/ACM8628
ACM8622 2×14W, 立體聲輸出(4Ω, 12V, THD+N = 1%); 2×10.5W, 立體聲輸出 (6Ω, 12V, THD+N = 1%) TSSOP-28 4.5V-14.5V 內置DSP音效處理算法、2×14W立體聲/ 1×23W單聲道、數字輸入D類音頻功放IC TAS5805/ACM8625/ACM8628
ACM8625 2×26W, 立體聲輸出(8Ω, 22V, THD+N = 1%) 2×32W, 立體聲輸出 (8Ω, 22V, THD+N = 10%) TSSOP-28 4.5V-26.4V I2S數字輸入26W立體聲D類音頻功放芯片、內置DSP小音量低頻增強等算法 TAS5805/ACM8628/ACM8622
ACM8628 2×41W、立體聲 (6Ω, 24V, THD+N = 1%) ; 2×33W, 立體聲 (4Ω, 18V, THD+N = 1%) ; 1×82W, 單通道 (3Ω, 24V, THD+N = 1%) TSSOP-28 4.5V-26.4V 2×41W立體聲 /1×82W單通道數字輸入功放、內置DSP小音量低頻增強等算法 TAS5805/ACM8625/ACM8622
HT366 2×22W(VDD=14V, RL=4Ω, THD+N=10%)或34W (VDD=16V, RL=4Ω, THD+N=10%) TSSOP-28 4.5V-16V 具有防破音功能的免電感濾波2×20W D類立體聲音頻功放 TPA3110/AD52068/CS3817
CS8685 2X75W/24V/4Ω或2X100W/28V/4Ω(峰值) EQB-32 5V-30V 低空載電流、AM抑制功能、帶主從模式、80W立體聲大功率D類音頻功放IC
FS2105 2x30W @1%THD+N into 8Ω BTL at 24V TSSOP-28 4.5V-26.4V I2S數字輸入、集成EQ/DRC/音量控制2x30W立體聲D類音頻功放IC TAS5805
HT81696 雙鋰電8.4V:2×30W/4歐(VOUT=16V, THD+N= 10%) 或雙鋰電8.4V:52W/3歐(VOUT=17V, THD+N= 10%) TSSOP-28 2.7V-17V 內置升壓的30W立體聲D類音頻功放 HT81698
CS8683 130W/30V/4Ω EQB-32(散熱片在頂部,支持外接散熱器) 4.7V-45V 130W單聲道D類功放IC,具有AM干擾抑制功能
HT328 2X40W/24V/8Ω或80W/24V/4Ω TSSOP-28 4.5V-26V 免電感濾波2×30W D類立體聲音頻功放 AD52090/TPA3110
HT566 2×20W (VDD=14.5V, RL=4Ω, THD+N=1%) QFN-28 4.5V-16V I2S數字輸入20W立體聲無電感閉環D類音頻功放IC
HT368 2×20W (VDD=14.5V, RL=4Ω, THD+N=1%) 或2×25W (VDD=14.5V, RL=4Ω, THD+N=10%) TSSOP-28 4.5V-16V 免電感濾波2*20W D類立體聲音頻功放 TPA3110/TPA3138/TPA3136/AD52068
