D類放大器,是通過控制開關單元的ON/OFF,驅動揚聲器的放大器。D類放大器首次提出于1958年,近些年已逐漸流行起來。D類放大器在過去的幾代產品中,已經得到了巨大的發展,系統設計者極大地改善了系統的耐用性,并提高了其音頻質量。

一、D 類放大器框圖

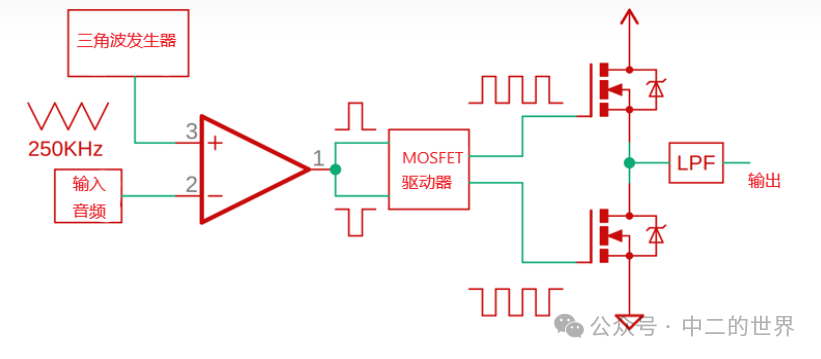

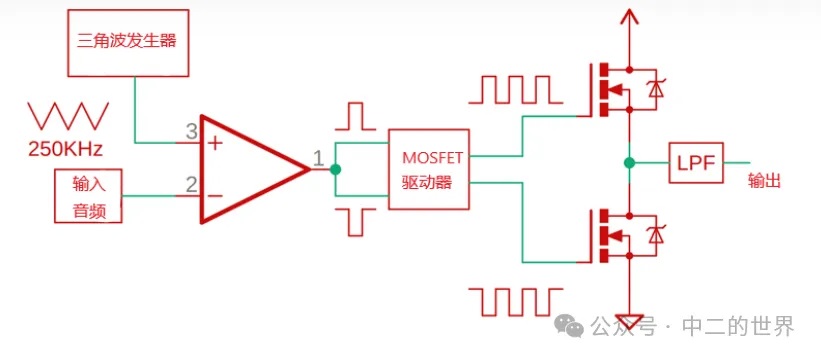

為了了解 D 類音頻放大器的工作原理,我們需要了解 D類音頻放大器的功能以及開關信號是如何產生的。下面給出了框圖幫助大家理解。

二、 D 類放大器怎么樣?

D類功放也稱為數字功放,與 A 類、B 類和 AB 類放大器相比,D 類音頻放大器的效率可高達 90-95%;與模擬功放的主要差別在于功放管的工作狀態傳統模擬放大器有甲類、乙類、甲乙類和丙類等。

一般的小信號放大都是甲類功放,即 A類,放大器件需要偏置,放大輸出的幅度不能超出偏置范圍,所以,能量轉換效率很低,通常只有20-30%。

乙類放大,也稱B類放大不需要偏置,靠信號本身來導通放大管,能夠有接近80%的轉換效率。但因為這樣的放大,小信號時失真嚴重實際電路都要略加一點偏置,形成甲乙類功放(AB類放大器),這么一來效率也就隨之下降效率僅能達到78.5%。

雖然高頻發射電路中還有一種丙類,即C類放大,效率可以更高但電路復雜、音質更差,音頻放大中一般都不采用。這幾種模擬放大電路的共同特點是晶體管都工作在線性放大區域中,它按照輸入音頻信號的大小控制輸出的大小,就像串在電源與輸出間的一只可變電阻,控制輸出,但同時自身也在消耗電能。

三、D 類放大器原理

D 類放大器原理你在同相端看到的,有音頻輸入; 在反相端,有高頻三角信號。此時,當輸入音頻信號的電壓大于三角波的電壓時,比較器的輸出變?yōu)楦唠娖,當信號為低電平時,輸出為低電平。有了這個設置,我們只是用高頻載波信號調制輸入音頻信號,然后連接到 MOSFET 柵極驅動 IC,顧名思義驅動器用于驅動兩個MOSFET 的柵極側和低側一次。在輸出端,得到一個強大的高頻方波,我們通過一個低通濾波器來獲得我們最終的音頻信號。
